獨孤九劍第四劍

破鞭式：破解諸般長索、短鞭、三節棍、鍊子槍、鐵鏈、漁網、飛錘、流星種種軟兵刃

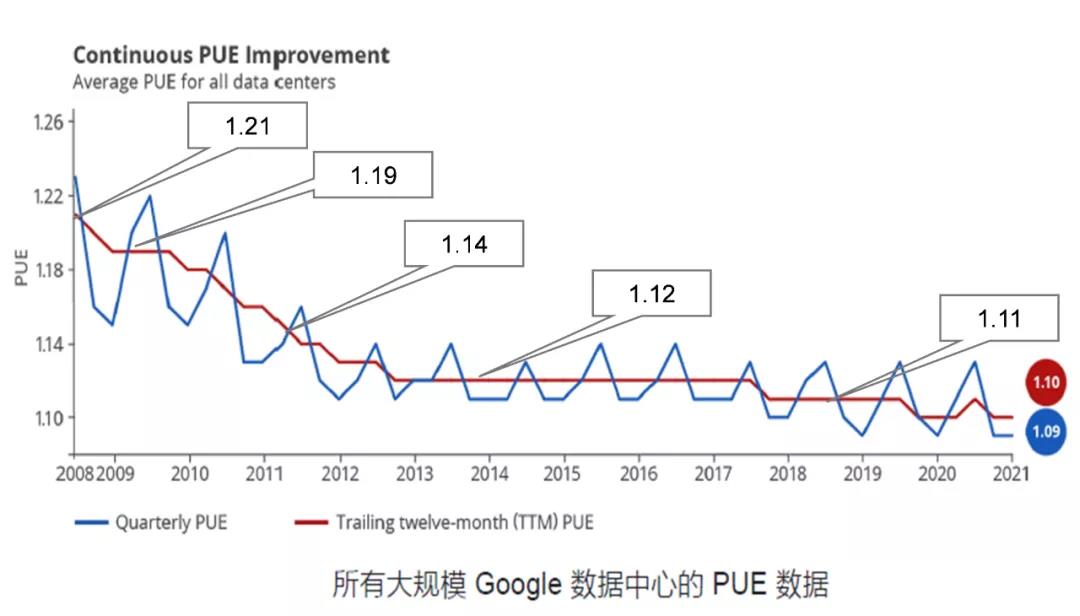

第三篇文章講述了Google數據中心采用頂置空調，降低了模塊內熱損失及送回風阻力，大大降低了末端空調的功耗。本章（第四篇）主要講述Google數據中心如何來降低水泵的功率。

水泵有效功率為水泵的揚程、質量流量、重力加速度三者的乘積：

Ρe=ρgQH

ρ:泵輸送液體的密度

g:重力加速度

H:水泵的揚程

Q:水泵的流量

泵的功率通常指輸入功率，即原動機傳到泵軸上的功率，故又稱軸功率，用P表示：

P=Ρe/η

其中η值為水泵效率，一般取值為0.75~0.88之間。

從水泵軸功率計算公式來看，影響到水泵功率的主要為水泵揚程、流量和效率三個方面。根據空調系統換熱量公式:

Q=cm?t

Q：系統的換熱量

c：水的比熱

m：系統的質量流量

?t：系統的換熱溫差

從上述三個公式綜合分析，在空調系統換熱量一定情況下，系統流量和系統換熱溫差成反比，換熱溫差越大，系統的流量越小，對應的水泵功率也會越小。

基于數據中心空調系統的特點，筆者參與海外數據中心項目，對于空調水泵功率的優化，做了如下優化設置：

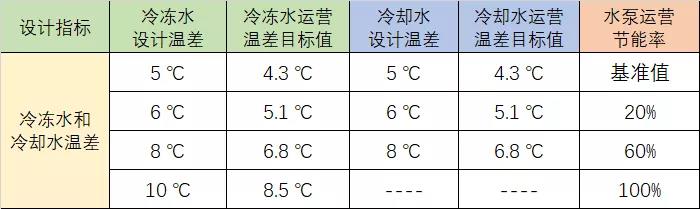

• 冷凍水系統：冷凍水溫差由國內5℃~7℃換熱溫差，調整到8℃~10℃ 換熱溫差。在相同的空調負荷下，冷凍水泵的能耗可以降低約25%~30%。




•  冷卻水系統：冷卻水溫差由國內的5℃~6℃，調整為8℃換熱溫差。在相同空調負荷下，冷卻水泵能耗可以降低約30%。

系統阻力優化：

• 盡量讓冷凍站與冷卻塔貼近布置，降低冷卻水系統沿程阻力。冷凍站放置于屋頂或布置為單層建筑。




• 降低獨立運行空調系統的規模。盡量將空調系統小型化、模組化，降低冷凍水的輸送距離。




• 使用制冷量比較小的冷水機組，通過增大冷水機組換熱器來降低設備局部阻力。




• 增大末端空調機組換熱面積，降低水流量和水阻力，從而降低末端機組局部阻力。

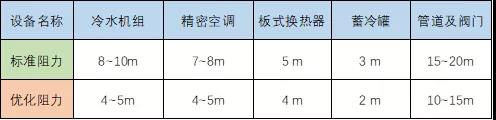

各個設備的阻力優化值如下圖所示：

通過優化系統和設備的阻力，以及降低系統流量，將水泵能耗降低至原有設備能耗的50%，大大提高系統能效水平。

采用大溫差的成本分析：

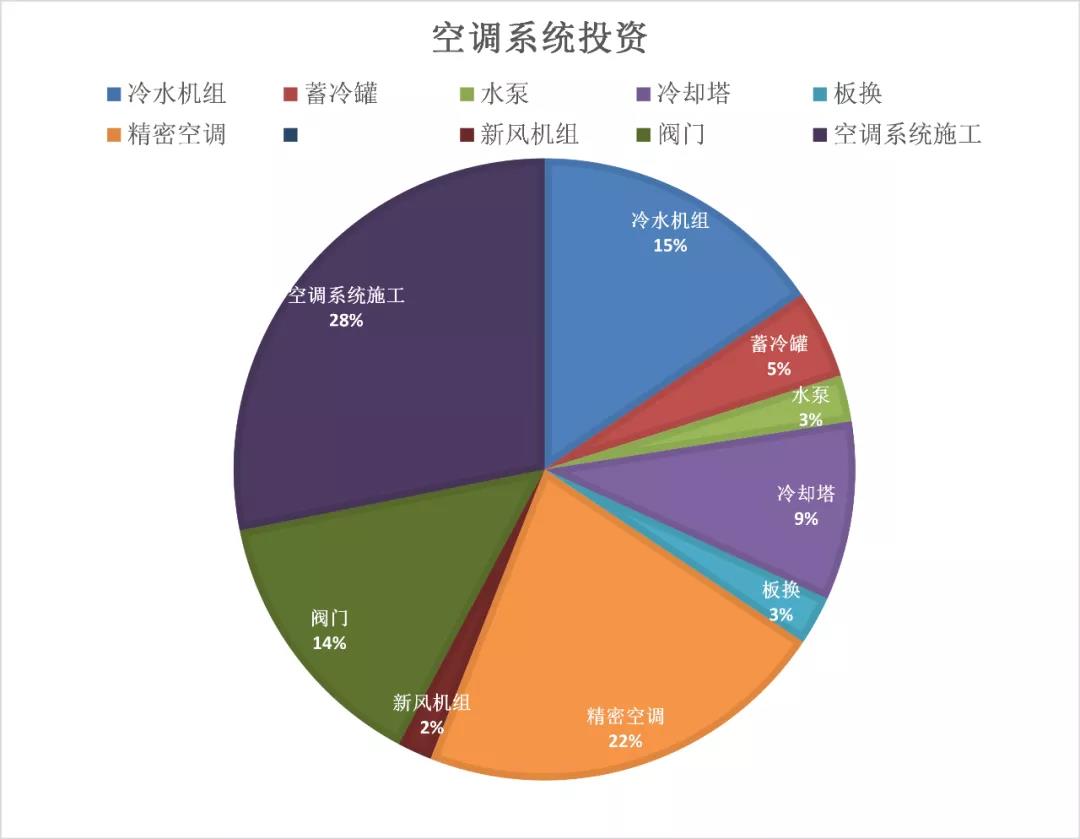

對于目前數據中心常規6℃溫差的冷凍水而言，其空調系統各個部分的成本組成如下圖所示：

由于數據中心管路和閥門有大量冗余，其管道閥門成本接近系統成本的40%。采用大溫差系統，可以明顯降低管路和閥門系統的成本，項目整體成本可以降低。

但是采用大溫差系統，如果空調系統末端設備類型太多，如房間級空調、列間空調、頂置空調、風墻空調，空調形式和空調阻力差異太大，會造成空調末端水力不平衡，設備流量偏差太大，給運營造成比較大風險。

所以目前比較大型的數據中心，若末端空調形式太多，一般冷凍水供回水溫差設計值都偏?。?~6℃），空調末端形式比較少、系統規模偏小的冷凍水系統，一般采用大溫差系統（8~10℃）。
