第二篇文章講述了Google數據中心會維持比較高的送風溫度，一般會維持冷通道溫度在25~27℃的工作范圍，可以提高整個制冷效率和自然冷源使用時間。本章（第三篇）主要講述Google數據中心如何來降低末端設備的運行功率。

目前數據中心常用機房末端有如下幾種：

普通房間級空調形式

列間空調形式

風墻送風形式

頂置空調形式

其設備的基本樣式和送風形式如下圖所示：

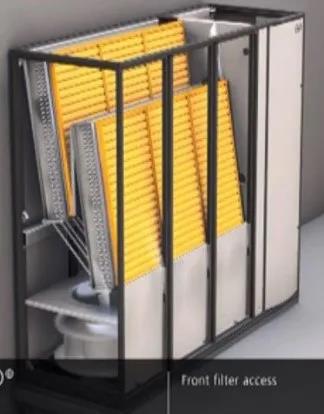

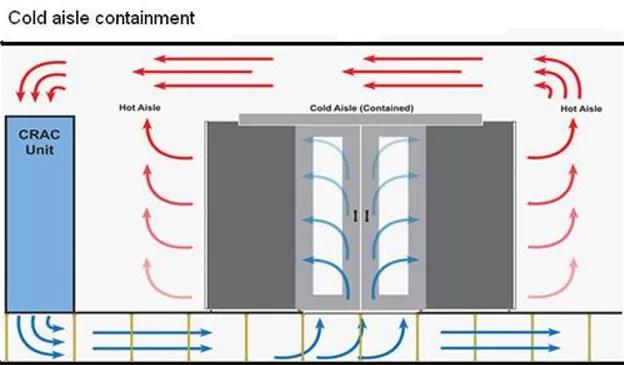

房間級空調

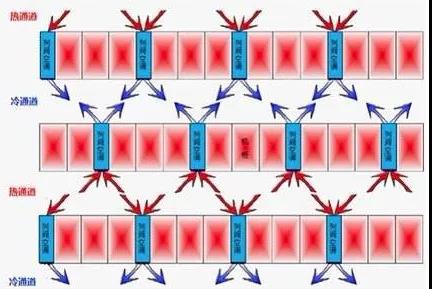

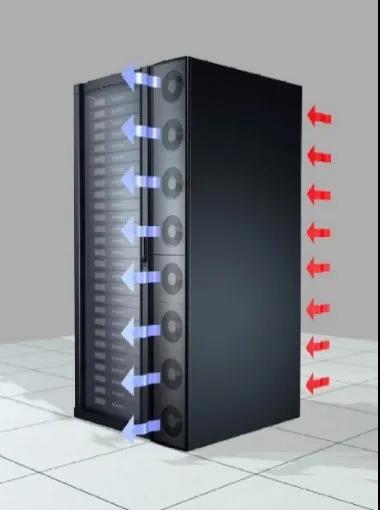

列間空調

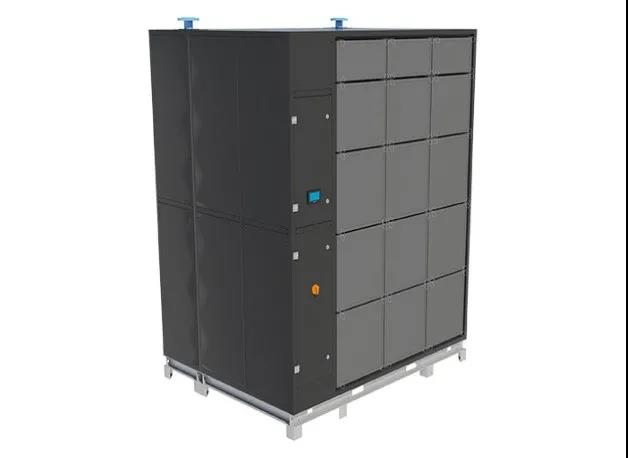

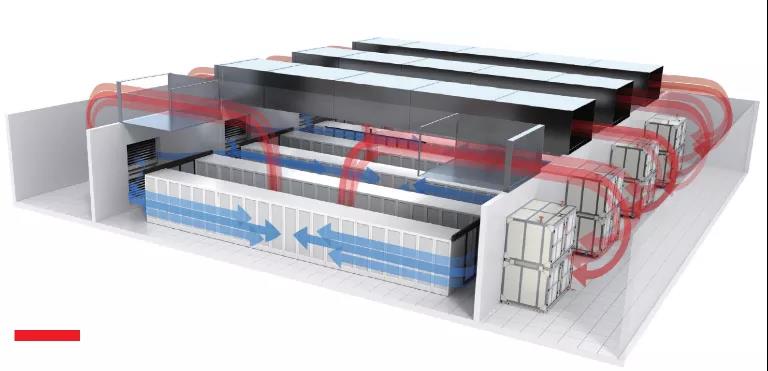

風墻空調

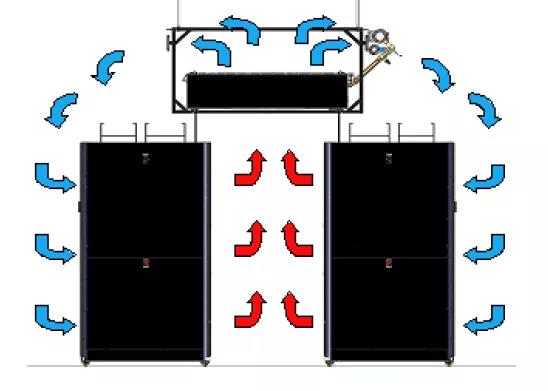

機柜頂置空調

末端空調的設計效率：

空調機組自身阻力會影響到風機功率

空調送、回風阻力的大小會影響到風機功率值

空調送風、回風熱損失會影響到機房模塊熱效率

空調回風距離會影響回風溫度控制目標值，從而影響風機功率

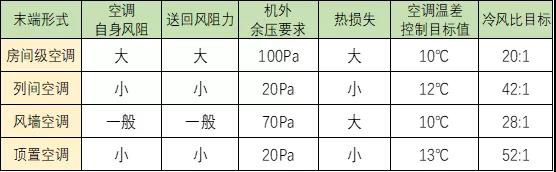

其四種空調模式，對于上述四個方面的影響，如下表所示。其中空調系統冷風比為空調制冷功率與空調風機功率的比值。

由于頂置空調貼近機柜，漏水后會造成很大的安全隱患，需要優秀的產品質量和施工質量，目前僅僅在少量互聯網數據中心使用。

對于目前IDC客戶而言，由于客戶的多樣性和安全性，目前一般使用房間級和風墻空調居多。特別當機柜功率約來越大時，可以利用風墻空調，增大空調換熱盤管的高度來獲得更多的冷量。

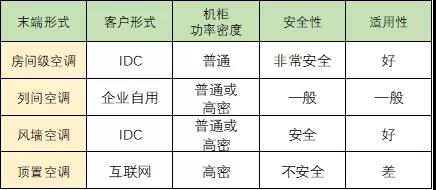

一般企業級客戶選擇列間空調比較多，適合比較少的定制化需要。具體的使用情況如下表所示：

在項目實施過程中，無論是老舊機房的氣流優化還是新建機房的氣流控制，其核心目標：控制機柜送風量和機柜需求風量形成微平衡，降低風機頻率，達到節能目標。

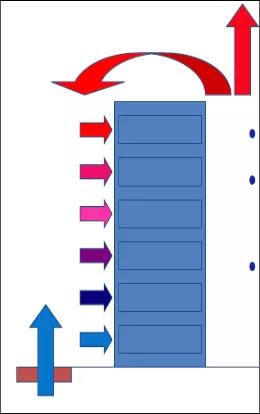

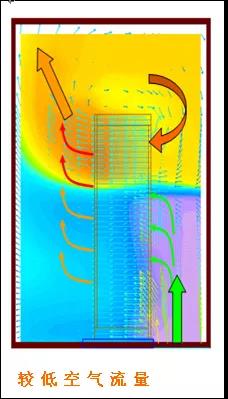

地板風量＜機柜風量

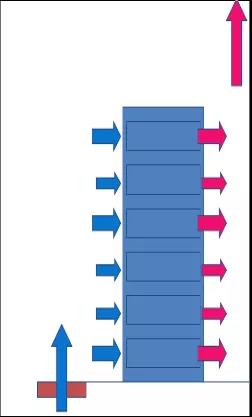

地板風量＝機柜風量

地板風量＞機柜風量

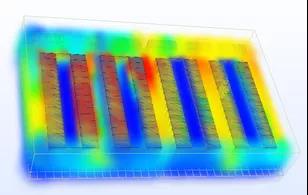

機房整體氣流組織模擬示意圖

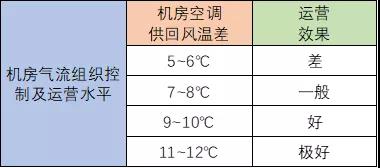

對于機房氣流控制而言，IT設備平均供回風溫差值約12℃。對于末端精密空調，其供回風溫差運營數據直接體現了機房的運營水平。
