獨孤九劍第五劍

破索式：破解諸般長索、短鞭、三節棍、鍊子槍、鐵鏈、漁網、飛錘、流星種種軟兵刃。

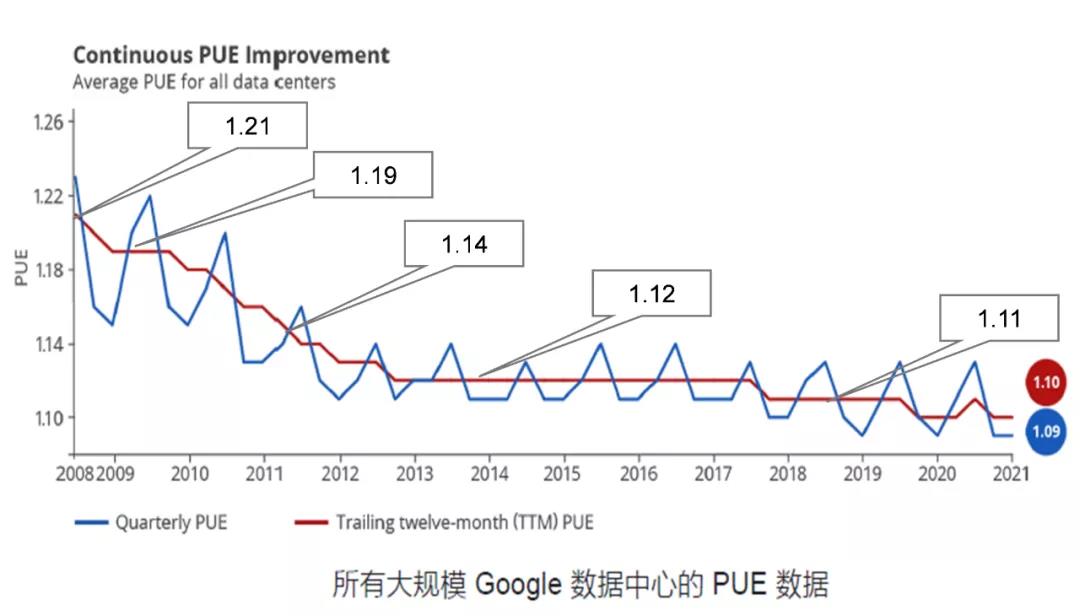

前章（第四篇）文章講述了Google數據中心采用通過增加設備的換熱面積，增加冷凍水系統溫差、降低設備局部阻力以及降低冷源系統輸送距離的方式，來降低冷凍水系統水泵的功率。本章（第五篇）主要講述Google數據中心如何降低冷水機組的功率。

對于數據中心常規冷凍水空調系統而言，下圖為北京地區PUE=1.3典型數據中心空調系統各個設備的能耗占比圖：

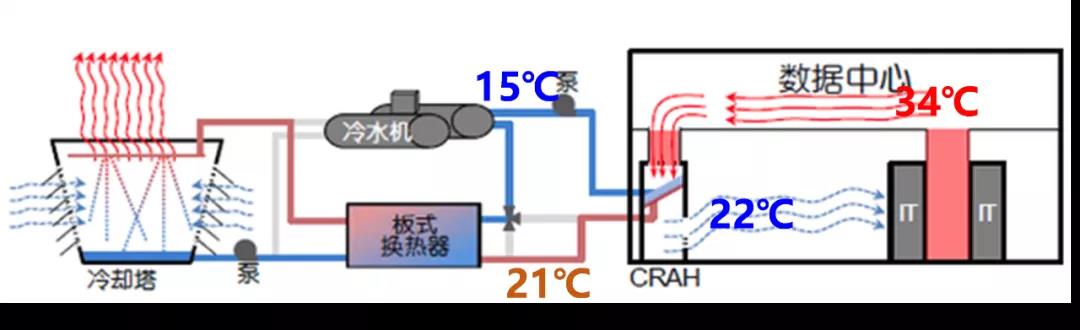

常規供回水溫度（15~21℃）冷源系統示意圖

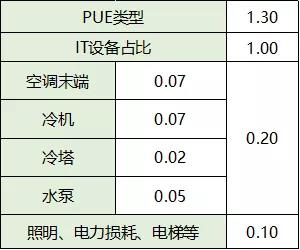

數據中心各個部分能耗占比分析圖

從圖中計算數據可以看出：由于在北京地區，冬季時間比較長，其冷水機組運行時間相對其他地區比較短，冷水機組能耗占整個空調系統約1/3。

對于1套典型的數據中心制冷單元設備配置如下：

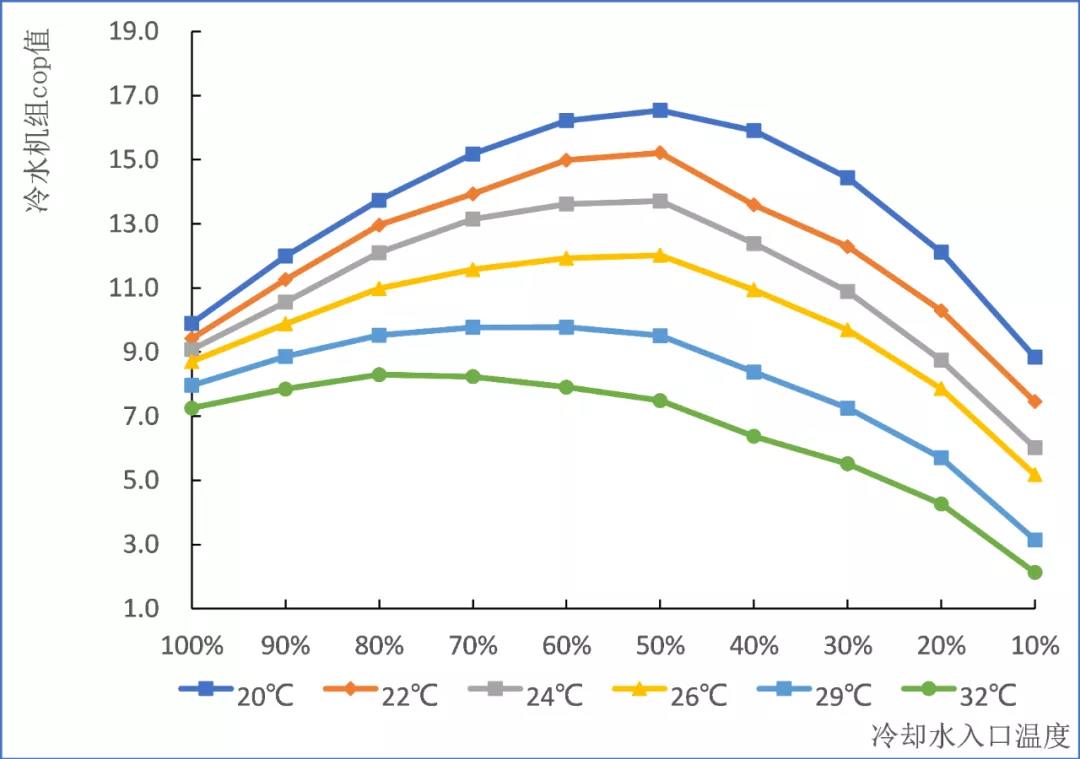

在不同冷卻水溫度下，冷凍水進出水溫15/21℃時，變頻離心冷水機組COP值如下圖所示：

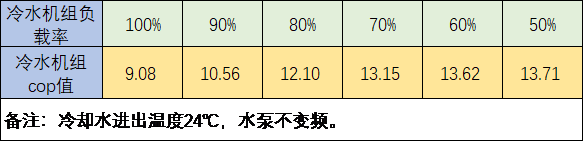

冷水機組在部分負荷（50%~80%）情況下，冷水機組cop值有明顯的升高，如下表所示：

備注：水泵變頻會影響冷水機組的效率，本章節不討論水泵流量變化情況下的工況

在水泵不變頻的情況下，計算冷卻水溫度24℃時，不同負載率下，制冷單元COP值如下表所示：

實際運行過程中，也發現冷水機組在70%~80%負載率時，整個制冷單元效率值最高。如果冷水機組負載率低于60%，制冷單元效率會有明顯降低。

筆者參與歐美數據中心建設的項目中，發現數據中心冷水機組臺數都很多，一般采用5+1的配置。通過增加冷水機組臺數，來調節冷水機組負載率，提高制冷單元制冷效率。

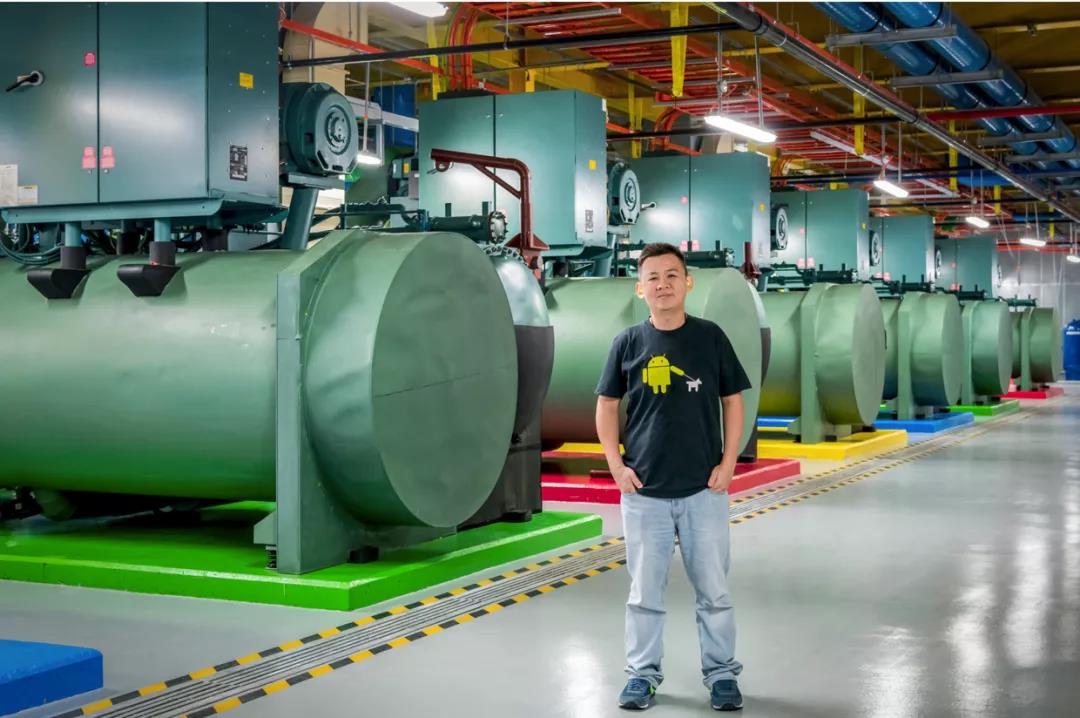

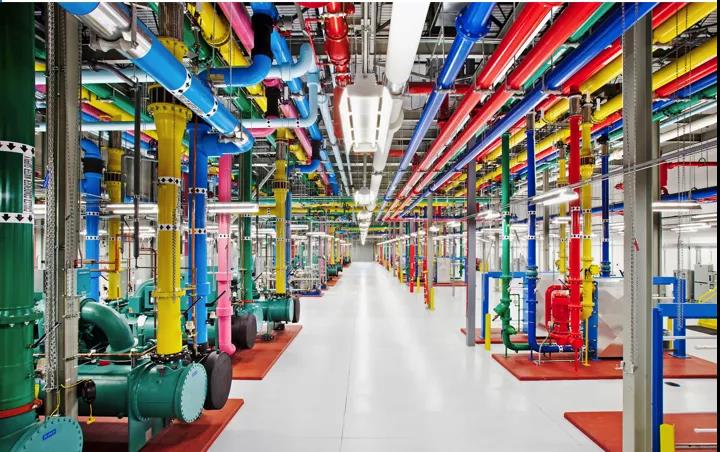

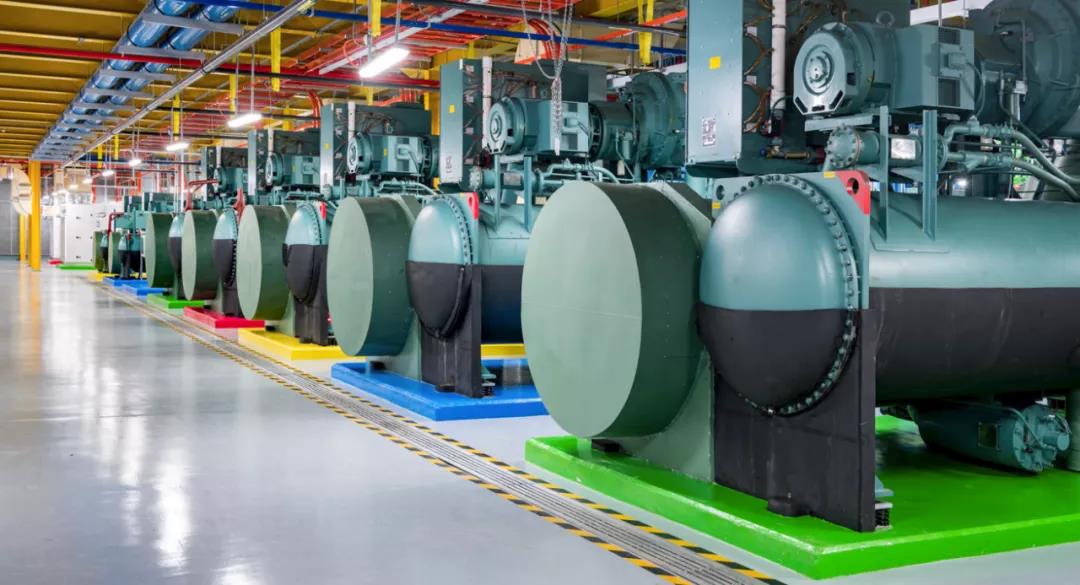

下圖為google三大數據中心制冷機房的圖片：

喬治亞數據中心制冷機房

新加坡數據中心制冷機房

西雅圖數據中心制冷機房

為了降低冷水機組功率，總體而言需要做到如下幾條：

• 采用變頻離心冷水機組。

• 冷水機組臺數盡量多，可以通過臺數調節，來保證冷水機組的負載率70~80%的高效運行。

• 盡量保證冷水機組低冷卻水溫運行。

  本文僅供大家學習參考，不得用于任何商業用途，文章內容未經公眾號英灃特書面授權，請勿轉載。
