獨孤九劍第九劍

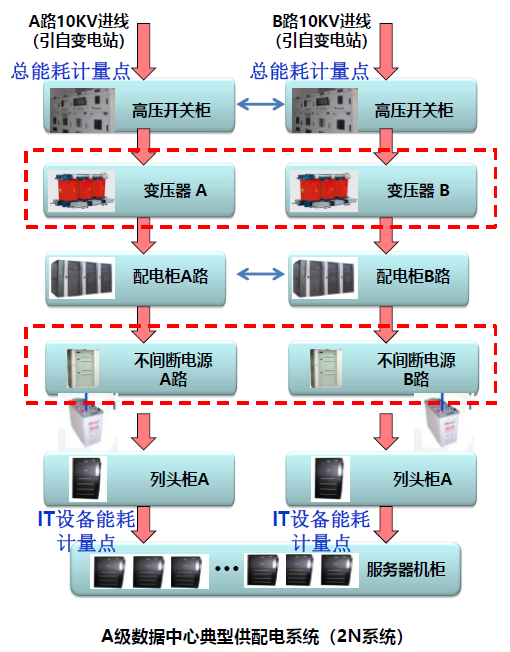

數據中心配電系統及PUE能耗計量示意圖
本系列最后一章講述了如何降低配電系統的空調能耗。本文主要相關內容均來自于《ASHRAE數據中心變配電設備的空調設計和實施白皮書》。
數據中心配電系統的能耗主要集中在如下幾個方面：
UPS能耗：UPS設備作為IT設備持續供電最核心的設備，其能耗占配電系統能耗比重最高。
變壓器能耗：目前變壓器節能效率已經非常高了，其配電效率能達到99%的高效。
電池及配電柜能耗：電池浮充過程中，會有一部分熱量損失，其能耗損失接近于變壓器能耗損失。
配電設備與IT設備相比，對環境要求有如下特點：
發熱量小，需要很少的制冷量即可滿足要求。
環境耐受度好，可以承受更低和更高環境溫度和濕度。
數據中心運營過程中，電力設備和IT設備有如下幾點不同：
和IT設備相比，電力設備種類更多，使用壽命更長。
電氣設備的布置區域更加廣泛，冷熱通道、機房走道空間、機電房間等。
和IT設備強制對流換熱不同，電氣設備中僅僅UPS、變壓器、變頻器等設備強制換熱，其他都是自然對流換熱。
ASHRAE TC9.9委員會對數據中心內與IT設備共享相同空間和氣流的電力設備(包括線纜、電源線和插座)提出如下建議:
1、電力設備的設計至少應滿足IEC61439的溫、濕度要求，最好滿足ASHRAE A3級40°C(104°F)的溫度要求。實際上40°C(104°F)已經是大多數電力設備的工業標準設計點。本建議適用位于數據中心機房、冷通道和機電區域的電力設備。
2、確保電力設備環境規范與IT設備規范相兼容，兩類設備共享相同的物理空間和氣流。電力設備溫度規范通?；趯?dǎo)體溫度，而IT設備規范則基于空氣溫度?！凹嫒荨币辉~并不意味著這兩套環境規范完全相同，只是說明它們足夠相似，兩種設備可以在同一空間和氣流中共存。
3、機架PDU設計的最高允許環境工作溫度至少為60°C（140°F）。需要這樣設計是為了適應熱通道中IT設備排氣溫度的升高。如果未來IT設備的排氣溫度繼續升高，設計溫度可能要高于60°C（140°F）。
4、根據氣溫變化和過熱情況，對配電設備的最大額定功率進行調整。在局部冷卻效果不理想的熱點區域，可能會出現高于數據中心典型溫度的高溫空氣溫度?？赡苡捎诙喾N原因發生熱空氣逸出，例如暖通空調系統故障導致數據中心中的溫度迅速升高，或者空氣側或水側自然冷卻數據中心從室外獲取冷卻空氣，且室外空氣溫度大幅變化，例如從涼爽的夜間到炎熱夏季的下午。
5、在數據機房、冷通道或機電區域放置電源設備，盡可能減少因溫度引起的功率衰減。避免將電源設備放置在熱通道中。熱通道中空氣溫度不能直接控制，它是IT設備和IT設備上相關工作負荷的副產品。較高的熱通道溫度需要降低最大功率，而數據機房和冷通道溫度通常不需要降低功率。隨著時間推移，熱通道溫度會上升，并且可能會繼續上升。確保遵循各個設備制造商關于溫度和設備放置的建議。
6、確保分布式UPS裝置的電池更換間隔是根據制造商的說明書確定，并且是基于實際電池溫度和使用情況，而不僅僅是數據中心的空氣溫度。UPS設備制造商應提供有關如何根據電池溫度和使用情況（例如充放電次數）確定電池更換間隔的說明書。其他因素也會影響電池溫度，例如充電和放電速率，相鄰IT設備的電池發熱，以及數據中心的空氣溫度。應該確定更換間隔，以便在停電的情況下，UPS單元始終能夠在預期時間內提供額定的備用電源。
7、使用超級電容器的功率設備應根據組件制造商的溫度和電壓降額指南及超級電容器組件本身的溫度（而不是環境空氣溫度）精心設計。電力設備制造商應使用超級電容器供應商提供的降額數據，并確保所使用的降額假設能夠支持設備預期壽命以及已發布的溫度和濕度操作規范。降額計算應使用超級電容器組件的溫度而不是設備箱外部環境溫度。大多數超級電容器的最高非工作存儲溫度為45°C（113°F），有些甚至低至35°C（95°F）。在運輸和存儲期間（尤其是在夏天），溫度條件可能會損害超級電容器的使用壽命。ASHRAE建議在運輸和存儲過程中安裝一個溫度/濕度監控，以檢測任何可能對超級電容器產生不利影響的情況。在IT空間和機電區域使用基于超級電容器的電源設備應具有溫濕度控制，并完全在設備規范限制范圍內。
8、設計位于IT設備內部的小型備用電池（BBU）單元，以代替與電源具有相同熱條件的電源。BBU的最低設計溫度應為50°C（122°F），并且該溫度應與BBU所要更換電源單元（PSU）的進氣位置相同。電池更換間隔應根據電池供應商提供的數據和電池溫度（而不是周圍空氣的溫度）確定。
9、從IT設備到機架PDU的電源線應適當選擇，以便在電源線周圍環境空氣溫度范圍內為電源線所連接的電力設備提供滿載電流。對于位于IT設備機架背面的IT設備電源線和機架PDU電源線，建議將環境溫度設定為60°C（140°F）。
10、對于電力設備的設計和安裝，需嚴格遵守接觸溫度設計標準規定，例如IEC60950-1等。此建議適用于電力設備設計人員和數據中心維護人員。數據中心溫度的上升，尤其是IT設備的排氣溫度，使許多設備表面接近規范限定的接觸溫度。如果超出了規范限定的接觸溫度，則在設備構造中可能需要使用其他材料（例如塑料，而不是金屬）。
11、作為包含IT設備一列機柜的一部分電源設備（例如，機架式PDU）應與熱通道和冷通道氣流保持一致。如果電力設備需要冷卻氣流，則需從冷通道中吸收氣流，并以類似于IT設備的方式將空氣排放到熱通道中。在托管數據中心中，將電源設備與IT設備放在同一列更為常見。由前向后的氣流配置對于實施節能策略（如氣流遏制）非常重要。
12、確保所安裝的電力設備有效避免結露。對于大多數電力設備而言，精確的濕度控制并不重要，但是防結露是至關重要。應該在需要的地方安裝簡單的加熱器，例如面板加熱器，以保持導體比周圍的空氣略熱，并防止結露。
13、大多數密封式閥控鉛酸蓄電池可能不適用于在數據中心溫度超過18~27°（64°F至81°F）范圍內的IT設備空間以節約成本。大多數基于鉛酸的密封式閥控鉛酸蓄電池的壽命在很大程度上取決于溫度，并且在遠高于理想溫度25°C（77°F）下操作這些電池可能不實用或不具成本效益。
14、高架地板上用于密封電源線纜的部件，可以防止冷空氣從靜壓箱逸出，以提高數據中心冷卻效率。一種解決方案是使用市面上銷售的金屬環和毛刷配套工具。因?yàn)榇蠖鄶?shù)電力設備都是采用自然對流冷卻，對于電力設備通常不需要從高架地板下的靜壓箱提供冷空氣進行冷卻。此建議主要適用于位于數據機房內的電源設備。
15、溫度監控可以布置在數據中心內的多個位置，包括電源設備和電源線的位置。即使在1米范圍內，整個數據中心的空氣溫度也會有很大差異。溫度監控是數據中心操作員可以用來優化冷卻的工具，可以實時監測和報告空氣溫度以防設備發生意外過熱和停機。
配電系統的空調設計和實施相關建議：
大多數電力設備的額定功率取決于導體溫度，而不是周圍空氣溫度。機架PDU是一個明顯的例外，雖然最高空氣溫度是根據導體的溫升計算。如果根據制造商的說明書對載流量進行降額，那么這種靈活的評級系統允許電力設備在很寬的溫度范圍內使用。當電力設備與IT設備共享相同的空間或氣流時，則需要熱規范相兼容。兼容性并不一定意味著熱規范（電源與IT設備）的規定是相同的。這確實意味著電力設備達到或超過了IT設備的熱規范，包括導體溫度升高。ASHRAE建議將電力設備設計為至少滿足IEC61439的溫度和濕度要求，并且最好達到ASHRAE A3級空氣溫度上限40°C（104°F）。此建議很重要，因?yàn)閿?shù)據中心為節省冷卻成本，IT設備工作環境條件變化較緩?，F(xiàn)在，許多數據中心的運行溫度略高于空氣溫度，有些甚至利用外界空氣來節約成本。本書已針對主要類型的電力設備提出了一系列建議，以改善其與IT設備的熱兼容性和可靠性。
下表為總結目前國內相關配電系統的能耗指標，供大家參考：
