本系列第二章講述了如何通過氣流組織和表冷器選型，選擇適當?shù)臏囟葋硖岣吖┧疁囟?。本系列第三章講述了不同的氣流組織對末端設備功率的影響，如何來優化末端設備的功率。本系列第四章講述了如何實施和運營大溫差系統（國內相關資料可以參考《中國數據中心冷卻技術年度發展研究報告 2020》P124中的相關數據）。本系列第五章講述了如何選擇冷水機組，保證冷水機組的高效運行。本系列第六章講述了目前自然冷源利用過度季節使用缺陷及海外項目對應的解決方案。本系列第七章講述了如何結合全年氣象參數，來綜合評價空調的節能性。

本系列第八章重點講述在全年52個周內不同氣象參數下，空調冷源系統該如何進行尋優和調優。

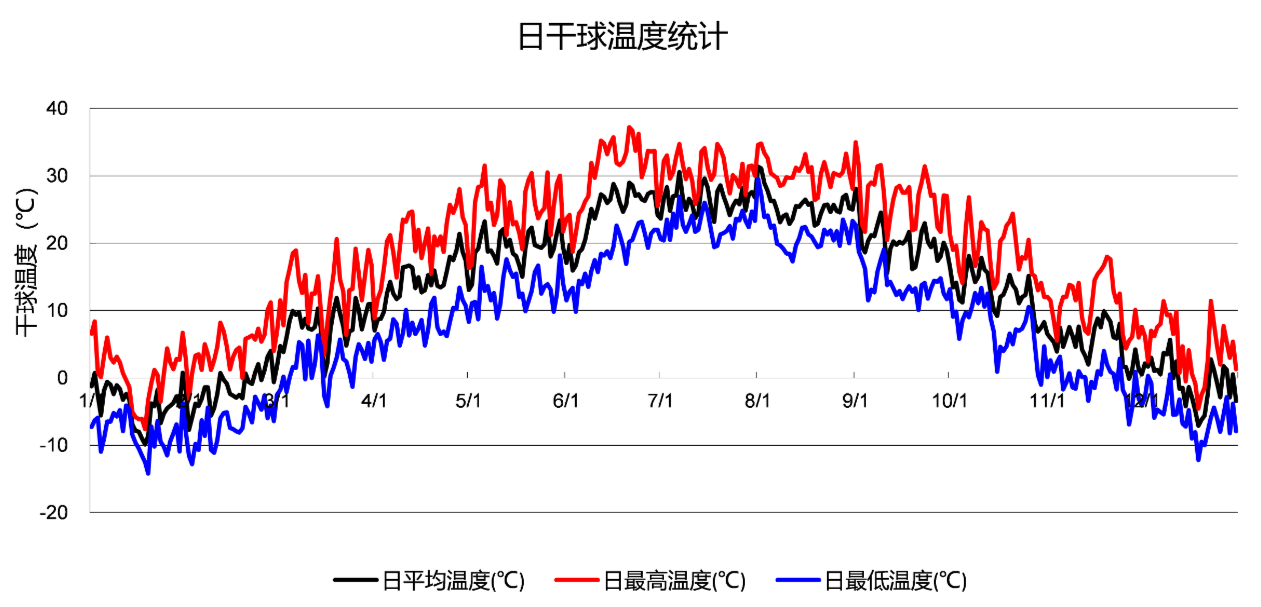

下圖1為北京地區全年日干球溫度統計圖。從圖中可以看出，全年氣象參數變化很大。但是數據中心運行有如下特點：

• 全天冷負荷變化率比較小，一般峰值與波谷負荷值不會超過20%，很難影響到系   統制冷單元組數的運行。

• 全天室外濕球溫度變化比較小，一般很難影響到系統模式的運行。

圖1：北京地區全年日干球溫度統計值

對于傳統數據中心冷源系統，有以下四個簡單方面的尋優。在尋優過程中，為了保證末端系統運行的穩定性，不調整以下兩個參數：

• 不提高系統供水水溫，提高供水水溫后，會提高末端冷通道溫度，造成末端溫度波動。

• 不降低整個系統的壓力值，保證末端設備有足夠流量。

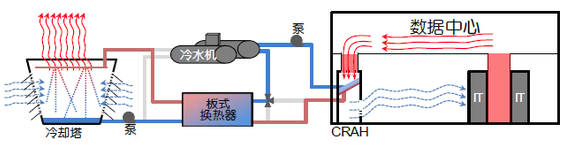

以數據中心典型制冷系統示意圖如下所示，在冷凍側保持不變的情況下，僅僅能調整設備有冷卻側的冷卻塔、冷卻水泵及制冷單元的組數，其余調整空間不是很大。

一、單體尋優

目前完成的單體設備尋優主要發生在冷卻塔尋優上，冷卻塔尋優有如下兩個條件需要滿足：

• 室外濕球溫度大于20℃

• 冷卻塔的負載率大于60%

當冷卻塔負載率大于60%時，可以適當開啟備用冷卻塔，增加冷卻塔散熱模塊，來降低冷卻塔單風機能耗。

如上表所示，某冷卻塔在22℃濕球溫度時，其冷風比隨著負載率降低而升高。但當濕球溫度降低時，其趨勢和濕球溫度比較高時，并不一致，需要根據實際冷卻塔的型號和流量均勻度來判斷。

二、組合尋優

對于冷凍水系統空調系統，夏季組合尋優的特定環境需要穩定如下幾個參數：

• 室外濕球溫度保持不變。

• 冷水機組冷量保持不變。

• 冷凍側流量保持不變。

夏季組合尋優過程中，調節量為冷卻水流量，在增大冷卻水流量過程中，會有如下變化：

• 冷卻水溫度會降低，冷卻塔散熱能力變大。

• 冷卻水泵流量會增加，冷卻水泵功率增加。

• 冷水機組功率降低。

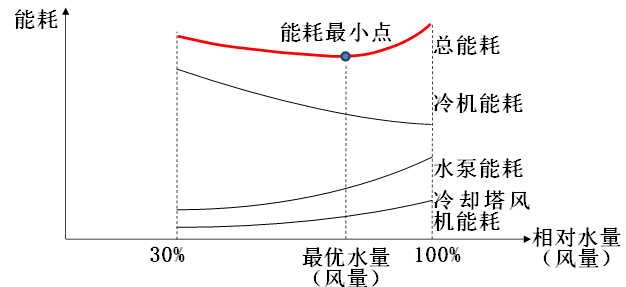

如下圖所示，尋找到冷卻塔風機功率+水泵功率+冷水機組= 功率min

對于某數據中心采用850RT機組，在室外濕球溫度18.8℃，通過改變冷卻水泵流量，來分析夏季組合尋優過程中，特定濕球溫度下，最佳冷卻水泵流量值。

從上表可以看出，冷卻水流量逐步增加過程中，三者功率之和會逐步降低。當冷卻水泵功率繼續增加，其三者之和會增加，形成一個拋物線曲線，其主要原因如下：

• 冷卻塔散熱能力隨著冷卻水流量增加而增加。增加冷卻塔流量，冷卻水出水溫度會降低。

• 冷水機組在50~80%負載區間內，冷水機組功率隨著冷卻水的降低有明顯升高。

• 當冷卻水流量大于額定冷卻塔流量時，冷卻水流量增加對冷卻水出水溫度的影響開始降低，冷卻水泵功率上升值會大于冷水機組功率下降值。

三、跨界尋優

對于過度季節而言，可以通過增加制冷單元組數，增加制冷單元的組數，會帶來如下影響：

• 冷卻塔和板式換熱散熱面積變大

• 單臺冷卻塔負荷降低，逼近度降低，可利用自然冷源的時間變成長

同樣以某數據中心采用850RT機組為例，在室外濕球溫度10℃，通過增加制冷單元組數，可以增加自然冷源使用時間，提高系統COP值。

如上表所示，當室外濕球溫度10℃，需要進入混合制冷模式，可以通過增加制冷單元組數來降低冷卻水溫值，可以延遲冷水機組開啟時間，此時系統COP值會有明顯提升。

四、風水聯動尋優

當冬季冷卻塔風機頻率降低30HZ以下時，可以通過降低冬季冷卻水溫來降低整個管網系統冷凍水流量，形成大溫差、小流量系統，從而可以降低整個冷凍水泵功率，提高系統cop值。

如上表所示，在冬季室外濕球溫度低于0℃時，通過降低系統冷凍水溫度，可以明顯降低系統流量，從而降低水泵功率。水泵功率降低值比冷卻塔功率上升值大，系統cop值有明顯降低。

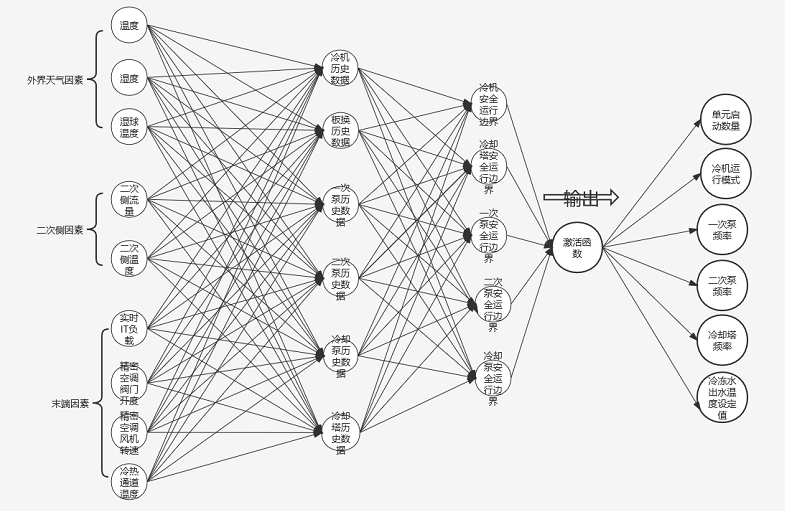

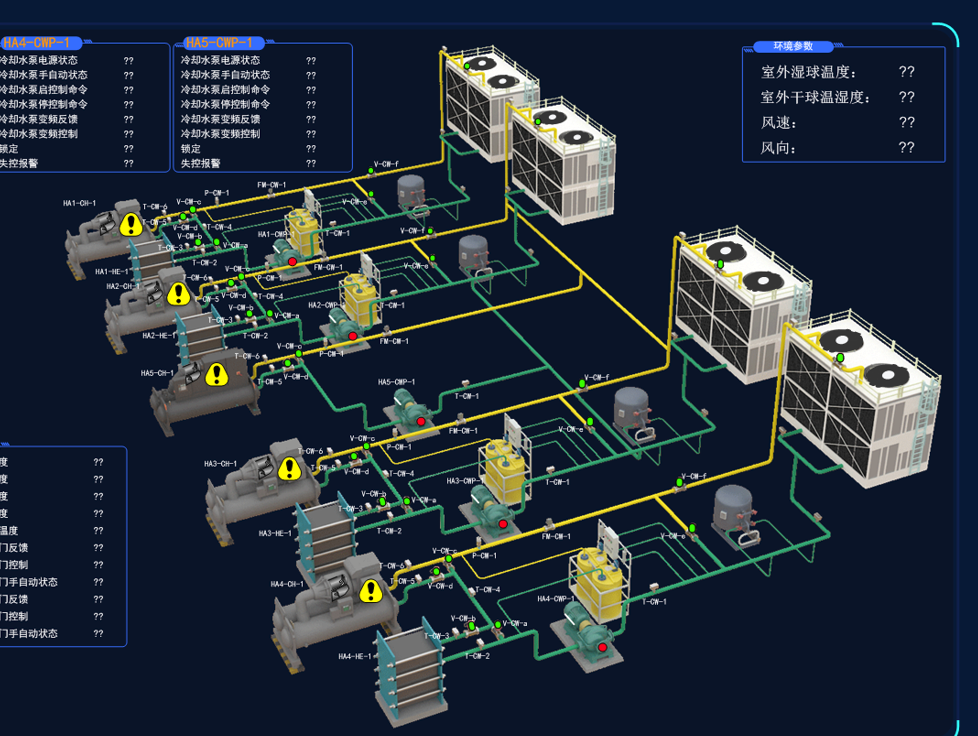

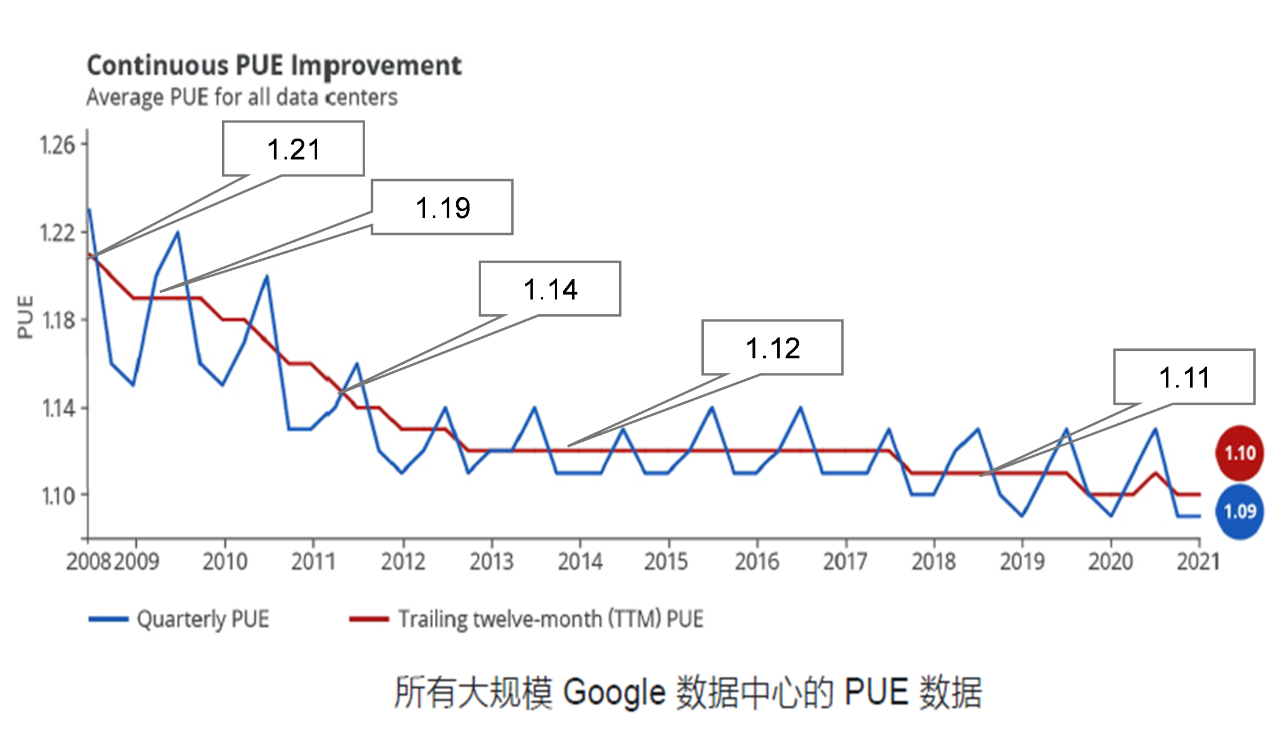

數據中心冷源AI系統，整體而言，通過1~2年數據收集，對于系統模型進行修正，最終通過遺傳算法，能夠得到不同工況下設備的最佳運行參數值，達到降低系統能耗的目標值。
