電制冷-預冷-自然冷模式切換邏輯

為了應對數據中心高可靠性運行需求，英灃特BA部門總結了目前國內外數據中心的運行邏輯，致力于數據中心控制系統的標準化，特此隆重推出數據中心冷源BA系統核心的標準控制點表、標準控制邏輯和標準控制動畫。本次標準化運行邏輯主要分析電制冷-預冷-自然冷模式切換下，系統安全運行的重難點。

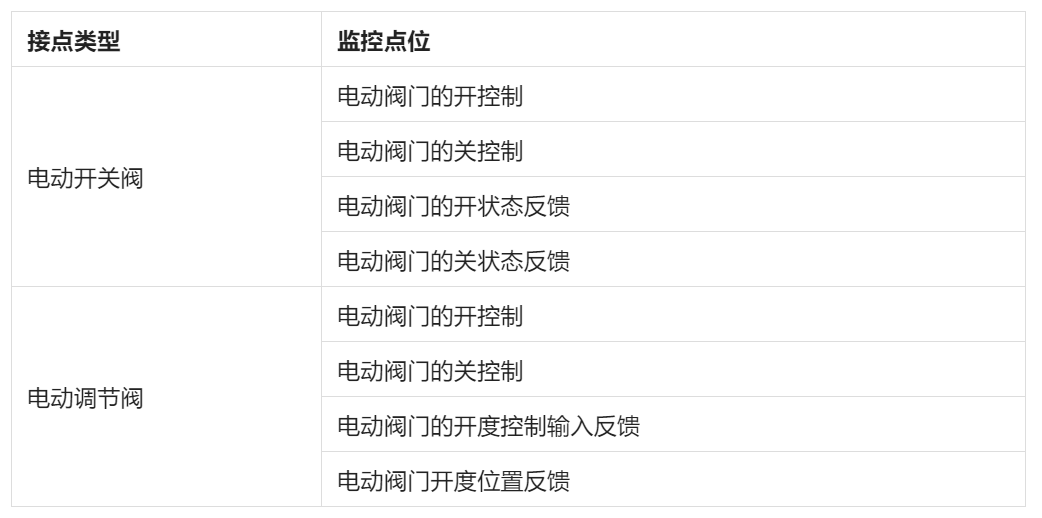

前幾篇文章詳細講解了冷水機組、冷卻塔、水泵的相關控制點位，本篇將詳細講解電動閥門的相關控制點位：

備注：數據中心的電動閥門和設備一定要配置雙DO點位，防止控制單元斷電重啟過程中，會給閥門和設備發出0V信號，導致閥門和設備全部處于關閉狀態。

電制冷—預冷模式下的切換分析：

  以冷凍水供回水溫度15/21℃為例，電制冷切換到預冷模式需要滿足如下三個條件：

• （1）8℃＜濕球溫度＜ 15℃（溫度可調整）

• （2）冷卻塔的風機頻率≤40HZ（頻率可調整）

• （3）冷凍水回水溫度-冷卻塔的出水溫度≥2℃（溫差可調）

由于實際運行過程中，夏季工況下冷卻塔處于部分負載運行，冷卻塔的出水溫度保持不變。在不引入試驗塔的過程中，現場無法實現工況（3）。大部分項目為了控制運行簡單，僅僅只引入條件（1）（2）作為切換判斷，無實驗冷卻塔的設置。因此此判斷條件（1）（2），需要運維人員密切觀察冷卻塔的實際散熱能力與冷卻塔散熱逼近度直接的關系，做好相應的記錄。

預冷模式運行過程中，板式換熱器冷凍側的電動開關閥（C1和C2）連鎖溫差△T（冷凍水回水溫度-冷卻塔的出水溫度）：

• 當△T＜0℃時，C1關閉，C2閥打開，板式換熱器不參與工作，冷凍水沒有預冷模式

• 當△T≥0℃時，C1打開，C2閥關閉，冷凍水進行預冷

預冷模式運行過程中，板式換熱器的冷卻側的閥門（CW1和CW2）始終保持開啟狀態，調節冷水機組的負載率。

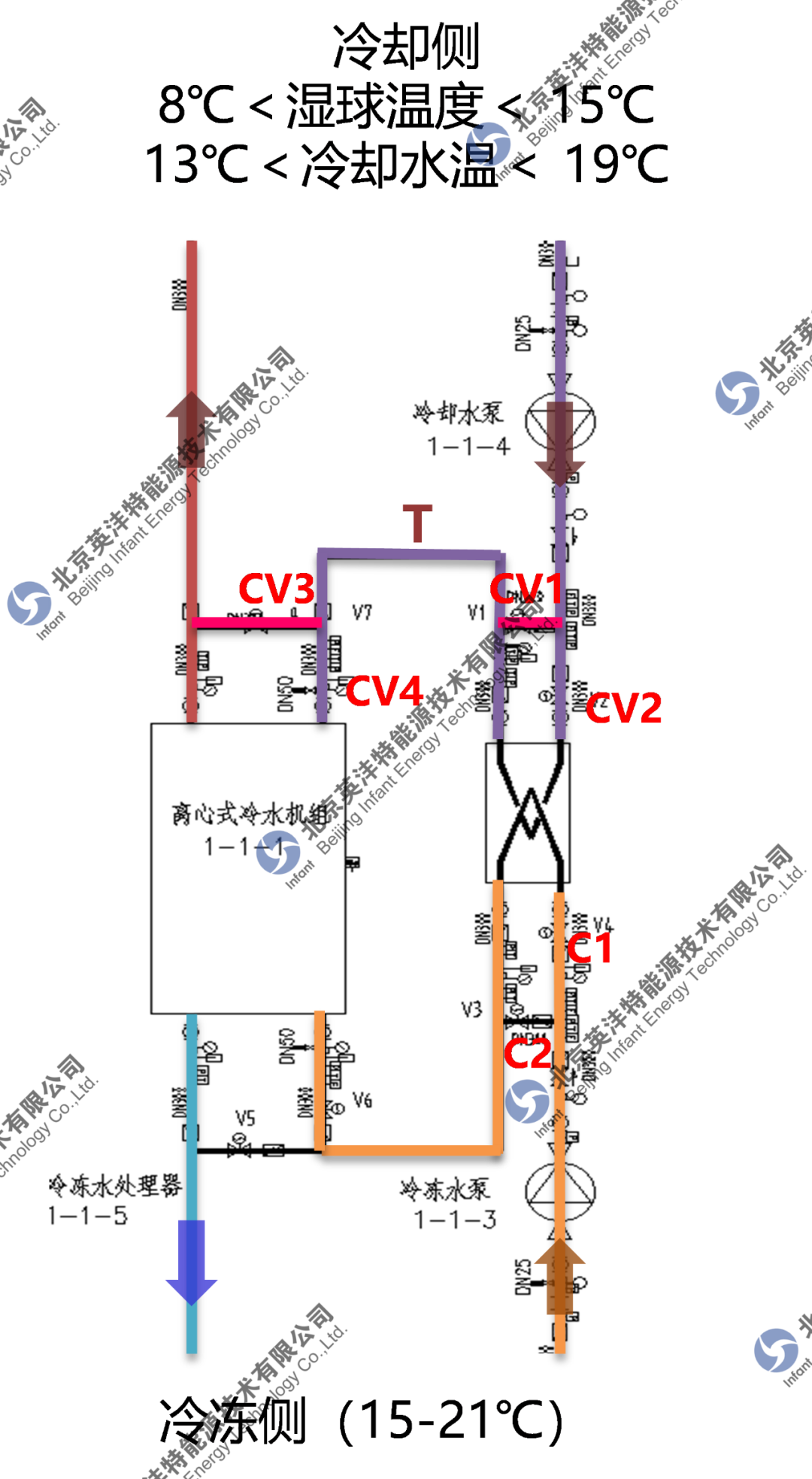

預冷模式運行示意圖

從整體的控制邏輯來分析，運維團隊可以盡早的從電制冷模式切換到預冷模式，對于系統安全和節能有如下優點：

• 可以盡快利用夜間低溫進行預冷，白天高溫時，板式換熱器的換熱過程會自動關閉。

• 白天電制冷、夜間預冷的氣候條件下，此時全天溫度比較高，冷水機組無低負載工況，系統運行比較安全。

預冷模式—自然冷卻模式的切換分析：

  以冷凍水供回水溫度15/21℃為例，電制冷切換到預冷模式需要滿足如下五個條件：

• （1）濕球溫度＜ 8℃（溫度可調整）

• （2）冷卻塔的風機頻率≤40HZ（頻率可調整）

• （3）冷水機組的負載率低于額定負載率的45%（負載率可調整）

• （4）冷卻塔的出水溫度＜13℃（溫度可調）

• （5）冷卻塔出水溫度-冷凍水供水溫度＜2℃（溫差可調）

由于實際運行過程中，過渡工況下冷卻塔處于部分負載運行，冷卻塔的出水溫度基本保持不變。在不引入試驗塔的過程中，現場無法實現工況（4）（5）。大部分項目為了控制運行簡單，僅僅只引入條件（1）(2)（3）作為切換判斷，因此判斷條件需要運維人員密切觀察冷卻塔的實際散熱能力與冷卻塔散熱逼近度直接的關系，做好相應的記錄。

預冷模式—自由冷卻模式切換邏輯圖

自然冷卻模式下運行有如下安全相關的問題：

• 由于剛進入冬季時，天氣有波動，自然冷卻運行模式下可能會造成白天的溫度過高，需要運維團隊密切關注白天最高的濕球溫度。

• 引入試驗塔后，系統能自行判斷運行邏輯切換。

• 實際切換過程中，運維團隊為了安全，往往增加一組制冷單元運行，待制冷單元運行穩定后，進行停機切換。
