自然冷卻模式運行邏輯

Natural cooling mode operation logic

為了應對數據中心高可靠性運行需求，英灃特BA部門總結了目前國內外數據中心的運行邏輯，致力于數據中心控制系統的標準化，特此隆重推出數據中心冷源BA系統核心的標準控制點表、標準控制邏輯和標準控制動畫。本次標準化運行邏輯主要分析自然冷卻模式下，系統安全運行的重難點。

數據中心自然冷卻模式運行過程中，最安全的控制核心是控制冷卻水泵的流量及冷卻塔的進水溫度，維持冷卻塔有一定的散熱量，保證冷卻塔不會出現結冰現象。

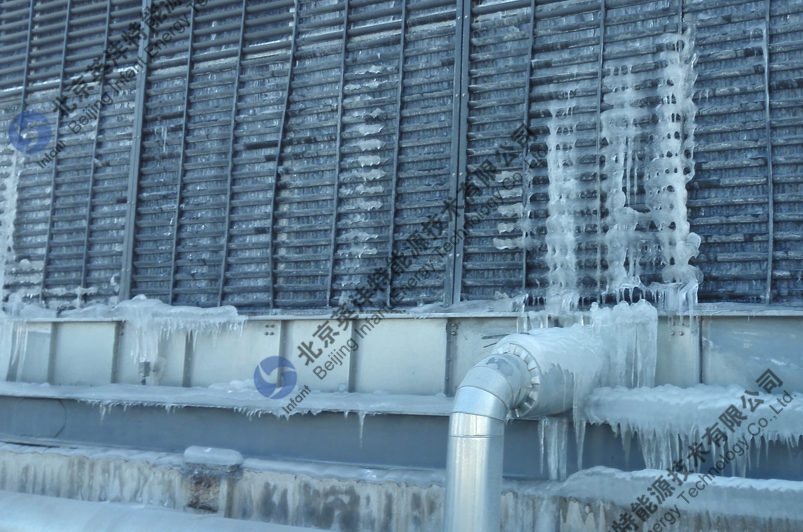

下圖為某個數據中心冷卻塔現場的結冰圖

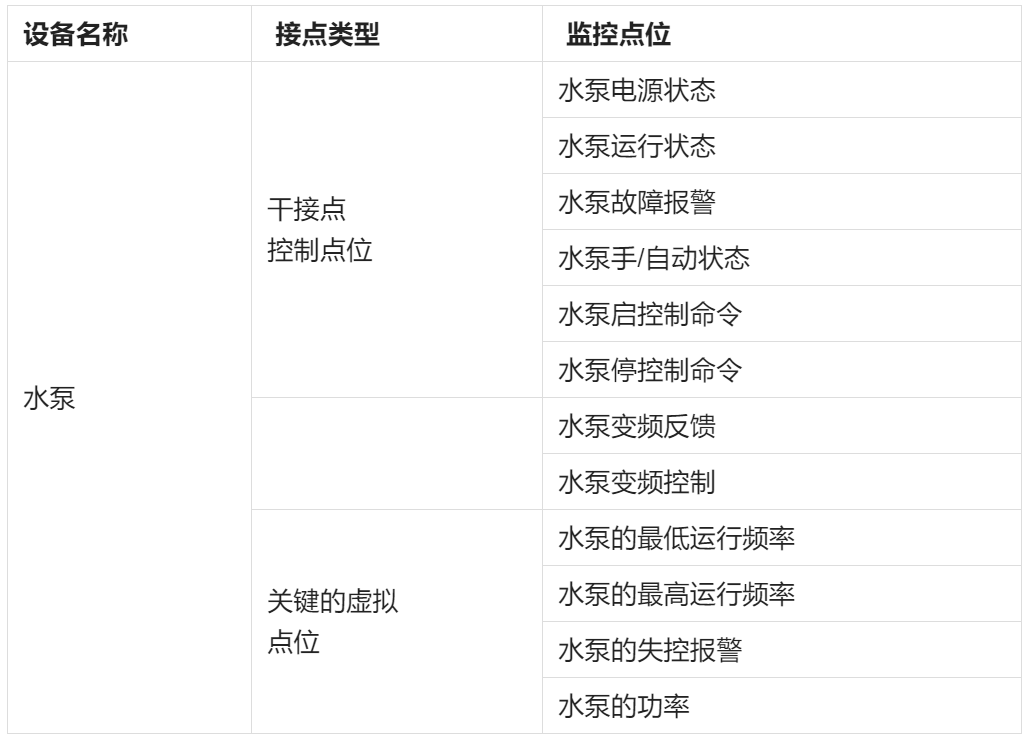

上篇文章詳細的講解了冷水機組、冷卻塔的相關控制點位，本篇文章將詳細講解水泵的相關控制點位：

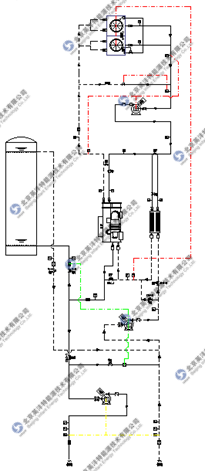

自然冷卻模式下的控制示意圖如下所示

以常規的冷凍水進出水溫設計15/21℃為例，如上圖所示，對自然冷卻模式的安全控制進行說明：

1、冷卻塔控制邏輯

冷卻塔直接控制冷凍側板式換熱器的出水溫度，當冷凍側板式換熱器出水溫度低于設計值時，且冷卻塔風機頻率低于25HZ時，可以通過減少冷卻塔風機個數來穩定水溫。

2、冷水機組下塔旁通閥

當冷卻塔下塔溫度低于某一個設定值時，旁通閥開始啟動，控制冷卻塔下塔溫度不要過低。

3、冷卻水泵頻率控制邏輯

控制冷卻塔的供回水溫度，控制設定值為5℃，具體溫差值設定多少度最節能，后續相關文章進行分析。

4、一次冷凍水泵控制邏輯

冷凍水泵的頻率鎖定蓄冷罐的流量，約50m3/h，和夏季控制邏輯保持一致。

5、二次泵控制邏輯

根據末端最不利點壓差，控制二次泵頻率。

自然冷卻模式下，系統安全控制的核心：

1、冷卻塔風機頻率

?  當冬季室外氣溫特別低，一方面可以降低冷卻塔的下塔溫度，另外一方面可以減少冷卻塔風機的開啟個數。

?  冷卻塔風機啟動的延遲時間，需要根據現場實際情況進行設定，其不宜頻繁啟動

2、冷卻水泵流量

冷卻水泵流量不要過低，當冷卻水流量過低時，會造成冷卻塔內部流量分布不均勻，特別容易造成冷卻塔冬季結冰。

3、冷卻側的旁通閥控制

旁通閥的溫度控制盡量低一些，冬季一般設定在7~8℃，主要通過冷卻塔風機頻率和啟停數來控制冷卻塔的下塔溫度。

本文僅供大家學習參考，不得用于任何商業用途，文章內容未經英灃特書面授權，請勿轉載。
