冷水機組通過壓縮制冷劑來完成整個制冷循環，在制冷循環過程中，若出現如下工況，冷水機組的潤滑油會逐步溶解在冷媒中，導致冷水機組無法正常工作，其惡劣的制冷工況主要情況如下：

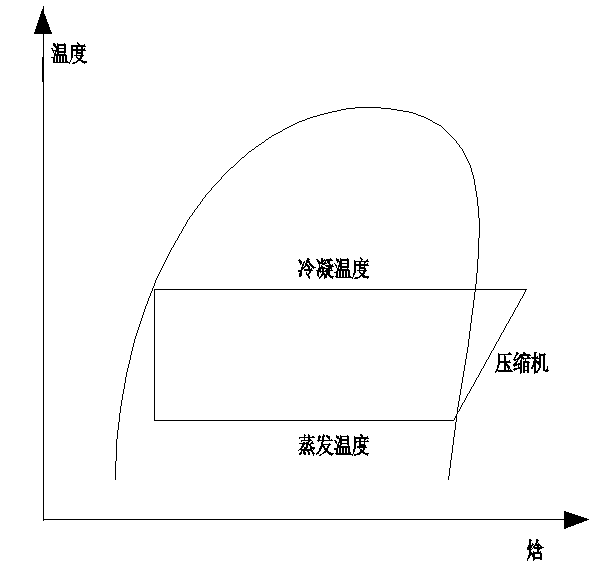

• 冷凍水的出水溫度貼近冷卻水進水溫度，導致冷凝溫度和蒸發溫度接近。
• 冷水機組負載率比較低。
• 冷卻水溫度比較低。當冷卻水溫度低于20℃，會導致潤滑油和冷媒分離困難。

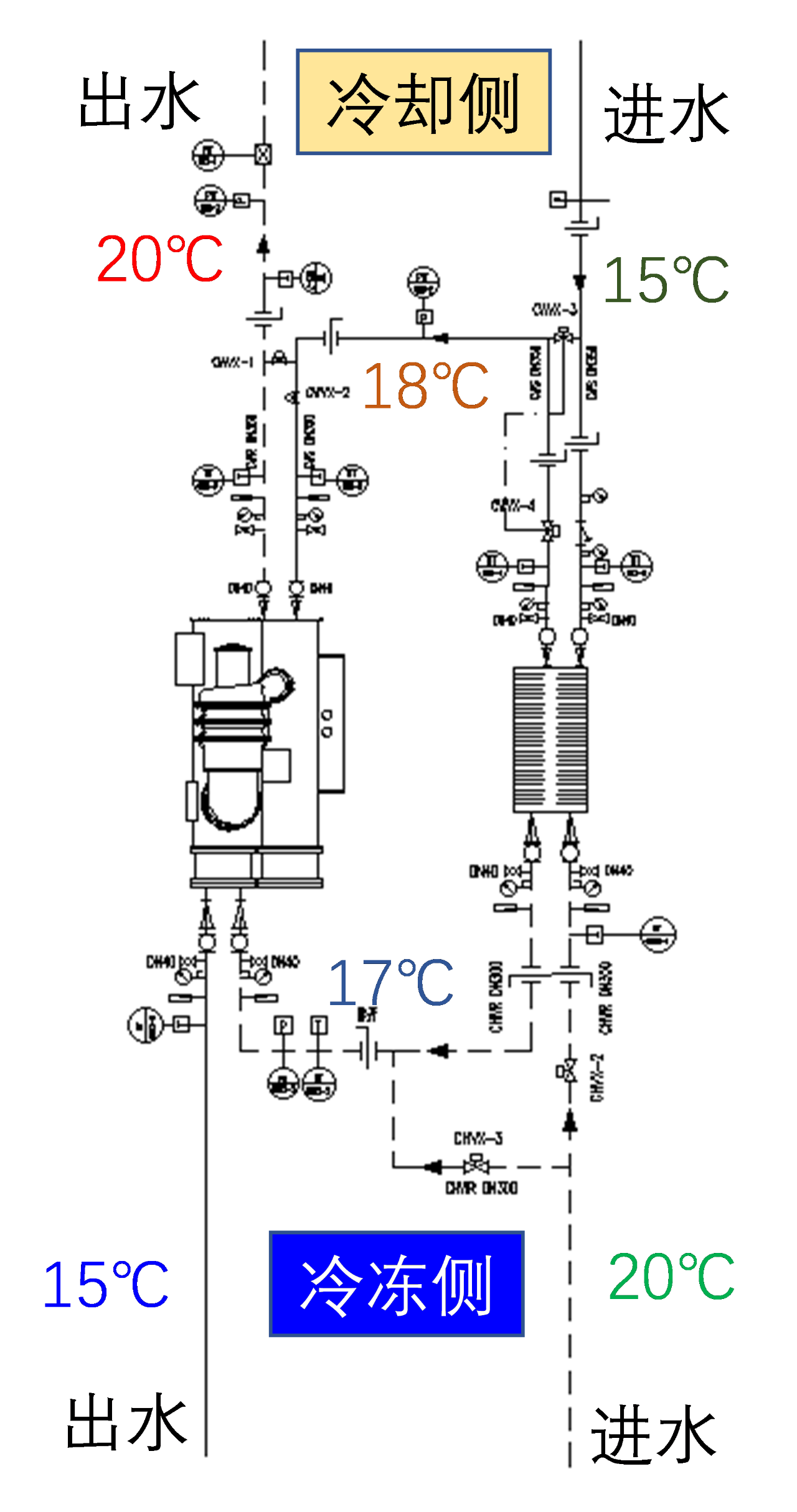

由于此運行工況為數據中心過度季節運行過程中的典型工況，時間比較長（約占全年15%）。以數據中心實際運行的常用冷凍水工況（15/20℃）為例，過渡季節常遇到水溫參數如下圖所示：

目前國內給出的解決方案：要求冷水機組廠家配備自動控制箱，過度季節通過降低冷卻水流量，提高冷水機組冷凝壓力，保證機組安全運行。

實際運行工程中無法實現的原因：

• 冷水機組自動控制冷卻側電動閥門后，無法和系統進行聯動。

  ? 系統開啟過程中，需要先開啟閥門和水泵，然后才

      能開啟冷水機組。

  ? 系統關機過程中，需要先關閉冷機、水泵、然后再

      關閉閥門

• 系統停機過程中，閥門的狀態無法進行測試和監控，存在安全隱患。

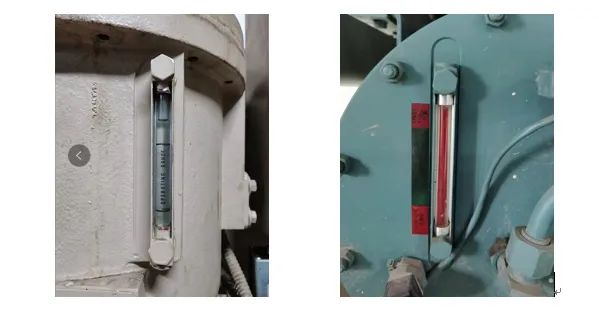

最佳的解決方案，是采用磁懸浮冷水機組，冷水機組內部無需潤滑油循環設備，可以解決冷水機組跑油的相關問題。如下圖所示冷水機組油位示意圖：

磁懸浮冷水機組由于價格原因（約為離心機組的2倍），目前數據中心通常采用如下二種低成本的解決方案：

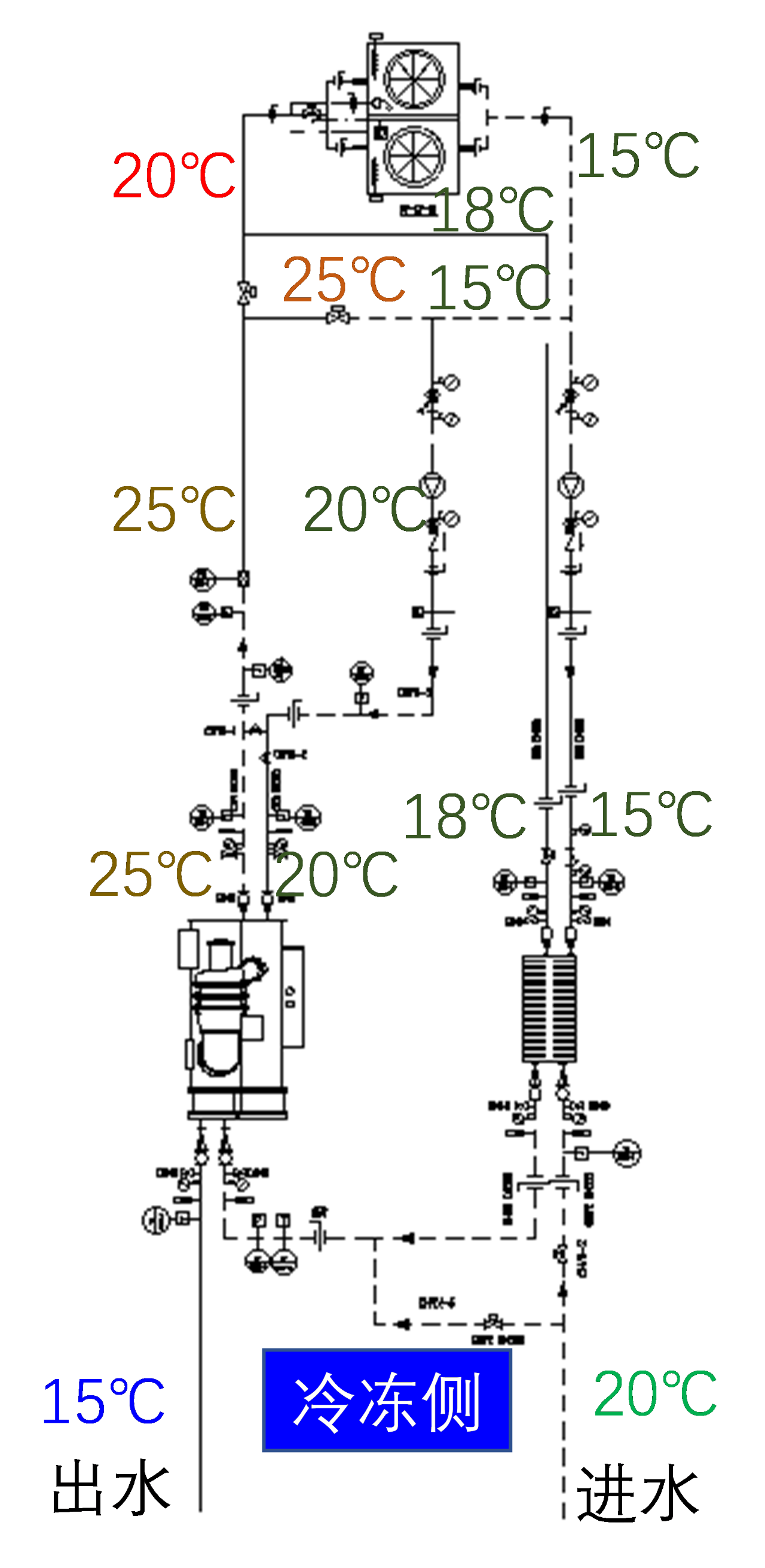

•  每個制冷單元設置2臺冷卻水泵，冷機冷卻水泵通過旁通閥調節冷水機組的冷卻水進水溫度。

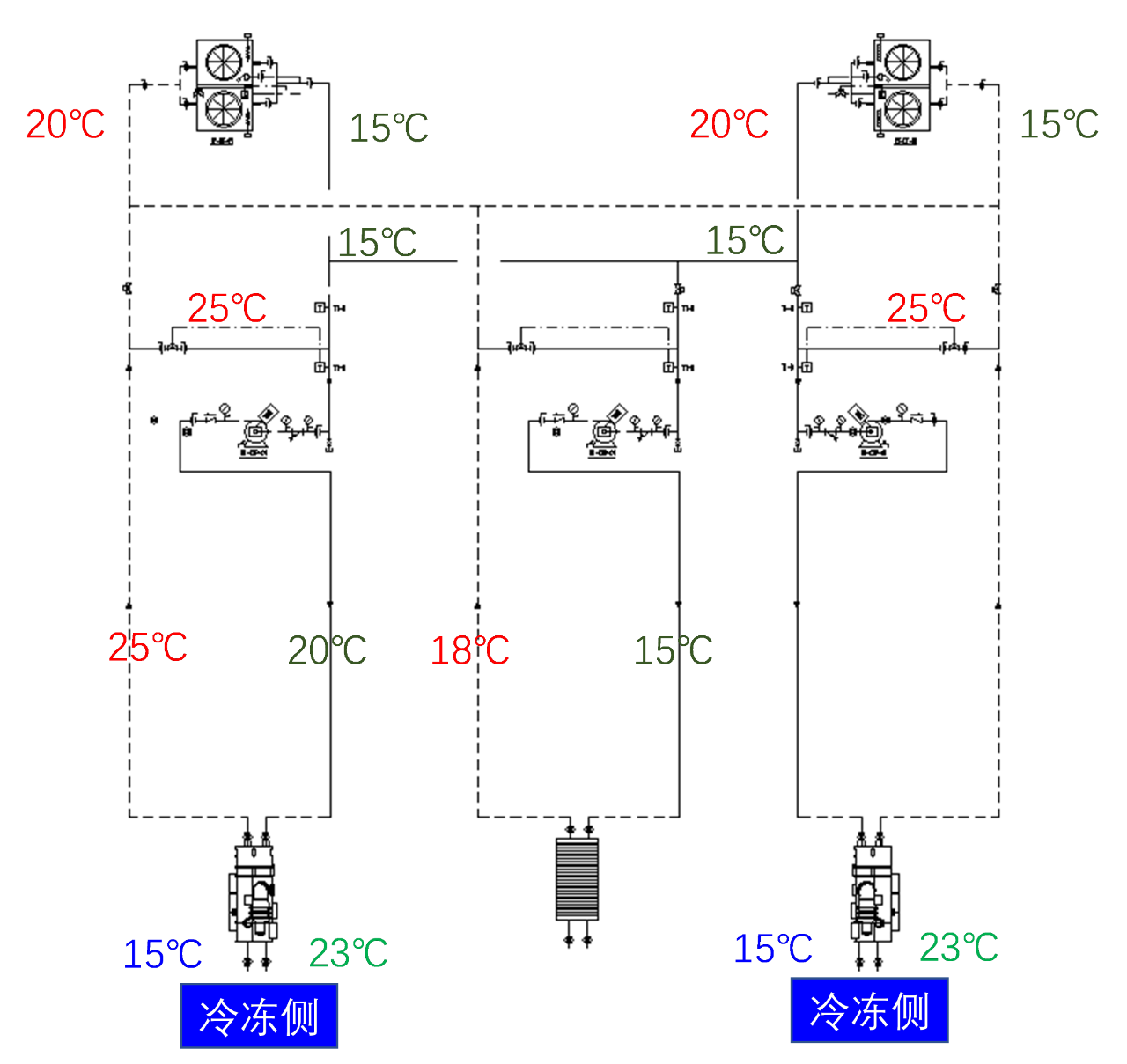

• 每2套制冷單元設置3組冷卻水泵

此方案一般應用于冷凍側為大溫差（8℃），冷卻側小溫差（5~6℃）系統，可以保證板式換熱器兩側流量基本相當，增加板式換熱器的效率。

• 控制系統相對比較復雜

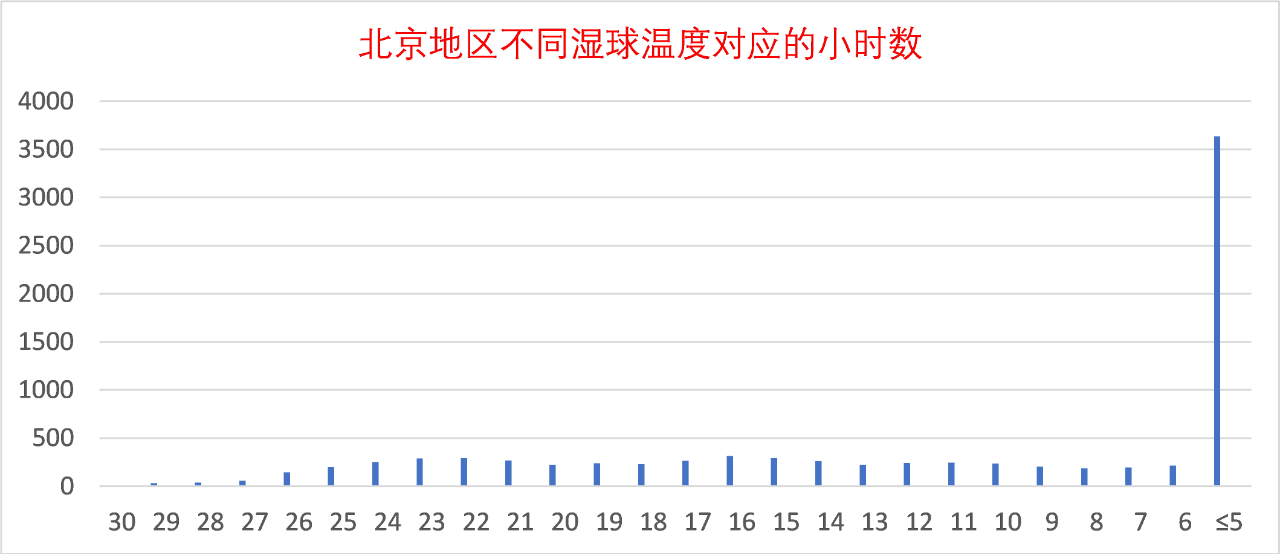

以北京地區的氣象參數為例：

• 采用磁懸浮冷水機組，充分利用低冷卻水溫的高能效優勢

• 1組制冷單元增加1臺冷卻水泵，通過溫度調節保證離心式冷水機組正常運行和節能效果

• 2組制冷單元增加1臺冷卻水泵，通過有效的控制邏輯，來降低成本的同時，保證系統充分的節能性（過渡季節可以增加冷卻塔和板式換熱器的換熱能力）
